远程供液系统

产品描述

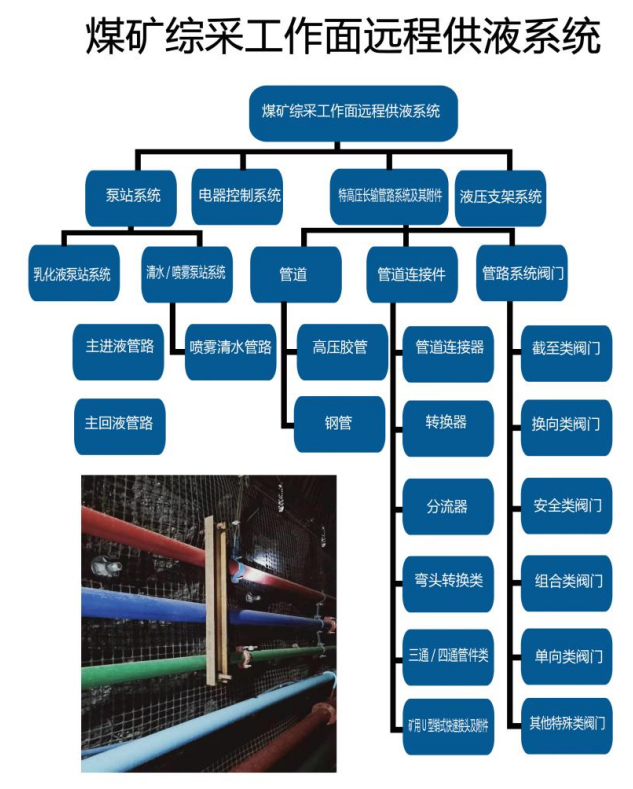

远程供液系统是乳化液高压供、回液及喷雾水高压供液管路主要为煤矿井下综合机械化采煤远程提供高压乳化液，支架回液和喷雾用高压水的输送装置。它采用27SiMn无缝钢管与高压连接器、专用弯头等相结合的方式，便于转弯、拆装和维护保养，可避免因压力脉动产生的管路脉震，供液泵站环境脱离潮湿、粉尘的环境。综采工作面远程供液系统的特点是将乳化液泵站、喷雾泵站从回采工作面与移动列车分离，移至 工作面顺槽偏口以外固定布置，通过特高压管 路系统将浮华液、高压喷雾输送至回采工作面，同时保证支架液压系统末端压力、采煤机内外喷雾和支架喷雾满足规程规定的一种新型效率的乳液输送技术。

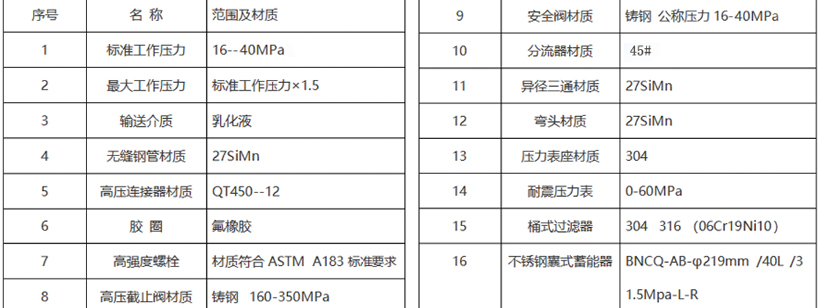

技术参数

说明：以上技术参数以客户需求进行调整，已收到货物为准。

1、一般规则；

2、安装使用前，请详细阅读使用说明书；

3、为避免工作时受到伤害，请正确佩戴劳动保护用品；

综合化采煤是煤矿开采技术现代化的重要标志，液压支架是综采工作面的关键设备，关系到整个矿井工作面的安稳性，液压支架的压力靠乳化液泵站提供，通过管路系统输送到液压支架的液压缸内，将巷道支撑起开保护掘进机的开采和操作工人的人身保障，液压泵站有移动式和固定式两种，移动式泵站设置在载有乳化液泵站的设备列车或者设备单轨吊，随着采掘面的位置移动而移动。这种供液方式占用巷道有限空间，造成巷道狭窄和物资运输不便，故而在煤矿应用中越来越少，固定式泵站一般设置在液压支架较远的位置，一般在1000米甚至3000米意外，固定泵站放置在硐室等固定场所，通过高压长输管线将乳化液输送到液压支架，目前液压支架的供液系统向着高压、大流量方向的发展，常用的液压站压出的乳化液压力达31. 5MPa,为了适应综采工作面快速移驾、推溜的需要，泵站供液压力普遍提高到33.5-40MPa，高将达到50MPa,总流量己加大到350-500Lmin,大将达到700L/min，运输巷内采用大管径多路供回液管路，工作面内采用双线环形供回液系统。

目前供回液管路主要采取钢管法兰连接，高压胶管连接，沟槽钢管连接三种方式。法兰式连接方式，设计出的法兰，体积大，重量重，成本高，在进行安装时需要精细的调整对中，螺栓较多，操作繁琐且时间较长，时间长了容易发生乳化液跑、漏现象。高压胶管安装方便快捷，使用量很大，但胶管使用寿命短，一般3个月更换一批，时间稍长易出现脱卡，鼓包、爆管等现象，出现事故较多，胶管压力损失大，1000 米以上的管路已经不能满足压力的要求。

沟槽式管路连接技术，是专门针对液压支架长输特高压管路系统创作的一种新型连接技术。他沿用了沟槽式连接技术的安装维护方便的特点，同时采用压力响应式密封结构的压力越大，密封效果越好的优点，且安装无需特殊施工即可实现连接，此项新型连接技术的诞生，推动了中国管道连接技术的革新与发展，并且为各大煤矿企业液压支架乳化液管路输送系统技术的更新奠定了扎实的基础。
